GTX 480 4 Way & HD5870 4 CrossFire X评测

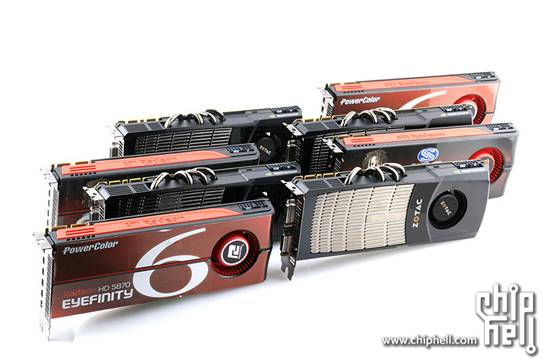

  对于Chiphell而言,要做一个顶级显卡的4卡评测应该说已经是超高难度的了,说这话的原因不是因为Chiphell没有技术实力去做4卡评测,而是硬件资源上,4卡相对于单卡或者双卡而言压根本就是天壤之别.为了满足4卡的硬件需求,主板,电源这两个配件都必须"特别照顾",为了能第二时间为中国DIY玩家们献上4卡大战的好戏(目前全球只有一家国外媒体已经出了GTX 480 4way的评测),我先后问索泰借来了四片GTX 480,问蓝宝石和迪兰各借来了两张HD5870 Eyefinity 6,问SilverStone借来了ST1500电源,问ASUS借来了Rampage III Extreme主板,最后还问论坛某版主借来了EVGA X58 Classified 4-Way SLI主板,虽然大家最后看到的只有两张数据图,可是为了本次评测能够梦想成真,我真的是调用了我所能调用到的所有厂商及朋友关系,这一切都只为一个目标,那就是Chiphell论坛的宗旨:带领地球玩家攻占火星!
http://www.chiphell.com/uploadfile/2010/0510/20100510102551443.jpg
  一般情况下我并不会推荐普通玩家哪怕是游戏发烧友去上4卡,自从4卡技术问世以来效率问题一直没有得到明显提升,[1+1+1+1=?]使得4卡始终都是OC玩家的跑分利器而已.其实4卡的平台组建也并没有什么特别的技术难点,其中有两样基础硬件需要注意,首先是主板.
  顾名思义要能插上四片显卡主板先要有4根PCI-E插槽,但这里面也有窍门,4根PCI-E可以分配到的带宽最为重要,就目前PCI-E 2.0技术规范而言x16带宽(5Gbps)的PCI-E 2.0是全速状态,有些主板虽然在单卡或者双卡状态下PCI-E插槽能提供x16全速带宽,但由于天生北桥(or CPU内建)的lan数量问题,当要联动4卡的时候,最为理想的分配方式便是x8+x8+x8+x8这样平均分配来拆分双x16,这里面有一个技术疑点,就是x16带宽缩减至一半(x8)之后性能影响是否也是减半?实际上性能影响的确是存在的,但绝对不会有性能减半这样的巨大影响,通常情况下只有5~10%左右,这是因为目前的显卡并还没有用尽PCI-E 2.0标准x16所提供的带宽,不过有些主板在使用多卡时PCI-E 2.0被限制在x4,这个时候就要注意了,x4对于性能的影响非常大,可以说x4根本无法发挥显卡大部分的性能,建议考虑多卡联动的玩家直接无视此类主板.那么有没有4个PCI-E插槽都是x16全速的主板呢?事实上自从NVIDIA发布NF200 PCI控制芯片之后主板通过桥接NF200便可为"天生缺陷"去做"后天的弥补",既然是后天的,那多多少少会有所不足,那便是主板桥接了NF200芯片之后PCI-E的延迟会加大,原因很简单,原先PCI-E与北桥(or CPU)之间的联动多出了NF200这个"第三者",数据的传输途径多了一个环节,不过幸好不会对显卡性能造成明显影响,所以对于单卡或者双卡用户而言,尽可能避开板载有NF200芯片的主板是一个更为明智的选择,要知道NF200芯片还会为你增加额外的功耗与发热.PS,细心的玩家会发现目前市场上支持NVIDIA 4 way的主板均带有NF200芯片,这会不会是NVIDIA与主板厂商间的秘密协议呢?GOD Knows.再PS,目前4 way的桥接器只有EVGA一家有,在购买主板的时候作为附件形式附赠,除此之外没有其他途径可以得到该桥接器,也没有其他方法来实现4 way的联动.
http://www.chiphell.com/uploadfile/2010/0509/20100509075436722.jpg

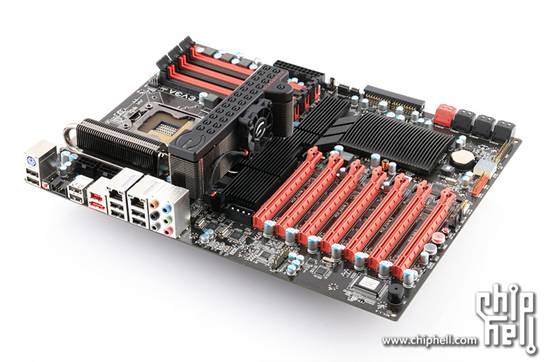

   本评测中GTX 480平台所使用的主板EVGA X58 Classified 4-Way SLI,主板上板载了NF200.
http://www.chiphell.com/uploadfile/2010/0509/20100509075909313.jpg

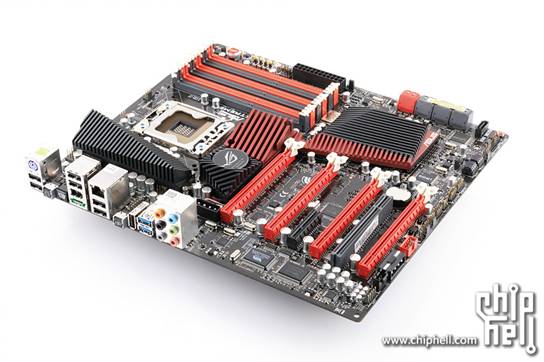

  本评测中HD5870所使用的主板Rampage III Extreme,由于没有板载NF200芯片所以4卡联动时为x8+x8+x8+x8的带宽分配.
  然后要注意的便是电源了,这个就没撒技术难度了,"花钱消灾"呗,谁都会,不过大家还是尽可能选择那些口碑较好的老牌电源品牌以避免"虚标功率"的产品,我个人推荐SilverStone,Antec,Corsair,Seasonic这几家.至于多少功耗能够满足多显卡的使用,事先了解下单块显卡的TDP(最高功耗)然后做一下简单的加法就是了,记得留些余量,通常20%瓦左右的余额有利于电源长期使用的寿命.
http://www.chiphell.com/uploadfile/2010/0509/20100509080215815.jpg

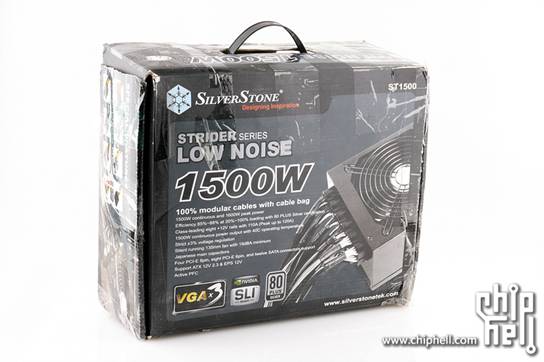

  本评测中使用的SilverStone电源ST1500,能为整机提供1500W功率,经受了4张GTX 480的严峻考验。
http://www.chiphell.com/uploadfile/2010/0509/20100509080339587.jpg

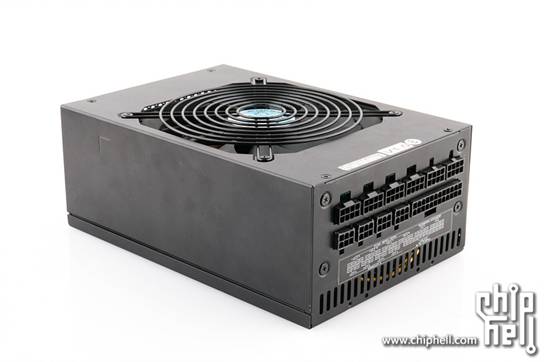

  ST1500不但拥有全模插线,135mm的风扇确保了满载时的噪音也非常低

处理器
    Intel Core i7-920 4.00GHz (200x20) 1.3v
散热器
    Thermalright Ultra-U120 eXtreme-1366 RT Rev.B
    Thermalright TR-FDB-1300 (1300RPM)
主板
    ASUS Rampage III Extreme X58 (HD5870平台)
    EVGA X58 Classified 4-Way SLI X58 (GTX 480平台)
内存
    Corsair TR3X6G1600C8D DDR3 1600 2Gx3 (8-8-8-24) 1.65v
硬盘
    WD Caviar Black 1TB (WD1002FAEX)
显卡
    NVIDIA GTX 480 GDDR5 1.5GB (700/3696/1401MHz)
    ATI HD5870 Eyefinity 6 2GB (850/4800MHz)
电源
    SilverStone ST1500
显示器
    DELL UltraSharp 3008WFP 30"
机箱
    无
系统
    Microsoft Windows 7 64bit
驱动
    ATi Catalyst 10.4
    GeForce Driver 197.55
补丁
     DirectX End-User Runtimes (2010.2)
测试软件
DX 11:
    Unigine : Heaven (Demo) v2.0 [强化细分曲面的DX 11 Demo]
    Dirt 2 v1.1 [DX 11赛车游戏,只采用了部分曲面细分技术]
    S.T.A.L.K.E.R. : Call of Pripyat v1.0 [支援DX 11的高负载游戏引擎]
DX 10:
    3DMark Vantage v1.0.2 [老牌显卡测试软件]
    Crysis v1.2 [公认业界画质最好的3D游戏]
    Far Cry 2 v1.01 [画面同样逼真的3D游戏]
DX 9:
    Unreal Tournament 3 v1.2 [被大量3D游戏所使用的著名引擎Unreal系列]
OpenGL
    Enemy Territory : Quake Wars v1.5 [考虑到游戏过于老旧今后Chiphell显卡评测将不再出现该作]
其它
    FurMark 1.8.0 [测试功耗与温度的权威烤机软件]
室内温度:25℃

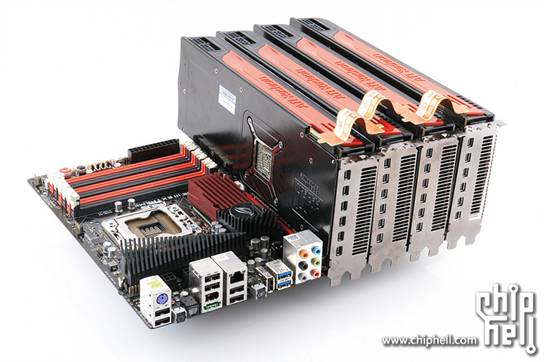

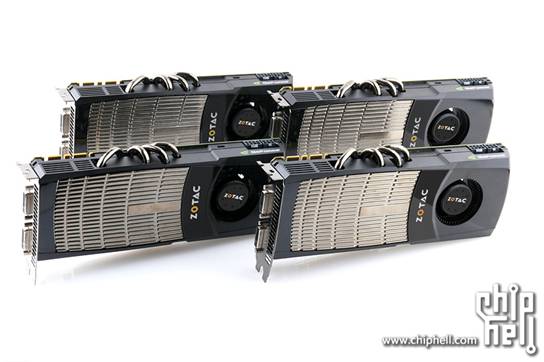

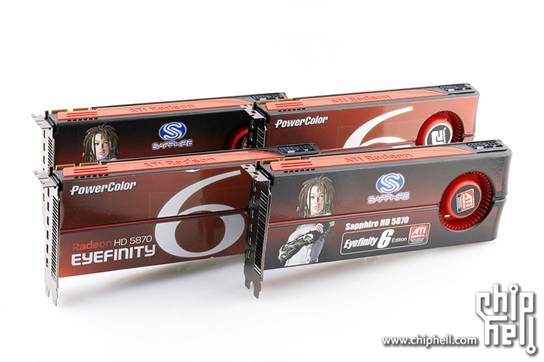

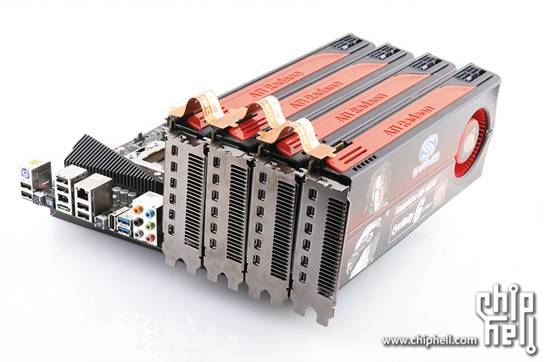

搞一次四卡平台真不容易,不好好拍几张照片怎么行.
http://www.chiphell.com/uploadfile/2010/0510/20100510102348400.jpg
http://www.chiphell.com/uploadfile/2010/0510/20100510102451770.jpg
http://www.chiphell.com/uploadfile/2010/0509/20100509082102941.jpg
http://www.chiphell.com/uploadfile/2010/0509/20100509082122721.jpg
http://www.chiphell.com/uploadfile/2010/0509/20100509082138241.jpg

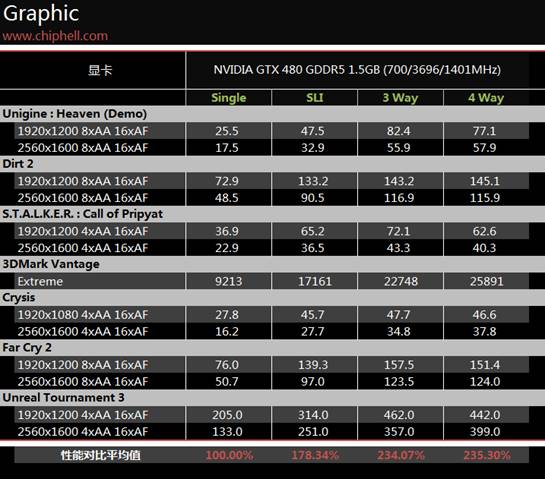

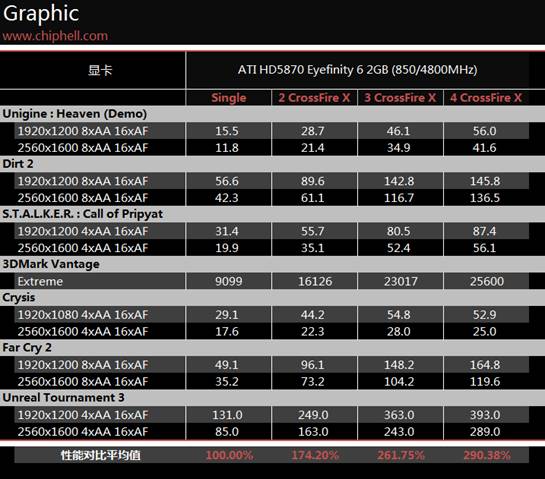

本次测试的EVGA主板由于不支持CrossFire,在非同平台的性能对比前提下,测试对比的主要项目是NVIDIA与ATI的多卡效率,说真的4卡游戏分数已经无关重要了,正所谓外行人看热闹内行人看门道,多卡联动的效率才是事关两家顶级GPU厂商在产品与驱动上反映研发实力的主要数据.
http://www.chiphell.com/uploadfile/2010/0509/20100509083132709.png
http://www.chiphell.com/uploadfile/2010/0509/20100509083200424.png
就GTX 480而言,作为只有刚刚上市一个月左右的新品,考验多卡效率本身就是一件不公平的事情,虽然评测中3 way特别是4 way的效率不及已经上市7个多月的HD5870,可是双卡SLI的效率真的是非常OK,相信在往后的日子里NVIDIA会针对GTX 480的多卡效率进行逐步驱动更新,而HD5870的4卡CrossFire X也并不尽人意,想要实现顶级游戏享受的玩家建议3卡为止吧.
 ??? 此次评测其实可以视为一个教科书式的技术补习,这样的评测要比看几个产品评测都要来得更有"营养",看完之后可能有人会问"那多于4个的GPU联动为何都没有支持呢?",其实早在4卡联动出现的时候我也问过同样的问题,砖家告诉我"4 GPU以上的性能提升会非常小,就目前的技术而言无法实现效率的突破,所以4 GPU以上的技术不是做不出,而是做出来的意义很小,花费的人力物力和换来的性能提升不成正比.".但是从长远来看不管GPU也好,CPU也好,"跑量"战术不失为一个不错的解决方案,只要效率瓶颈哪天一旦被打破之后,相信8way甚至是10 CrossFire X没准都会问世.本篇测试中不存在谁输谁赢,如果真要有,那就是看完本篇测试的您才是最大的赢家.
